Wärmemengenzähler

Die Beheizung der 3. Etage ist auf 15 Heizkreise verteilt. Um den tatsächlichen Wärmeenergieverbrauch und die momentane Heizleistung zu erfassen, wurde in jeden Heizkreis ein Wärmemengenzähler eingebaut. Die Verteilung der Räume auf die Heizkreise sieht wie folgt aus:

• 2 Heizkreise: 1 Raum pro Heizkreis
• 3 Heizkreise: 2 Räume pro Heizkreis
• 5 Heizkreise: 3 Räume pro Heizkreis
• 1 Heizkreis: 4 Räume
• 2 Heizkreise: 5 Räume pro Heizkreis
• 1 Heizkreis: 9 Räume
• 1 Heizkreis: 14 Räume

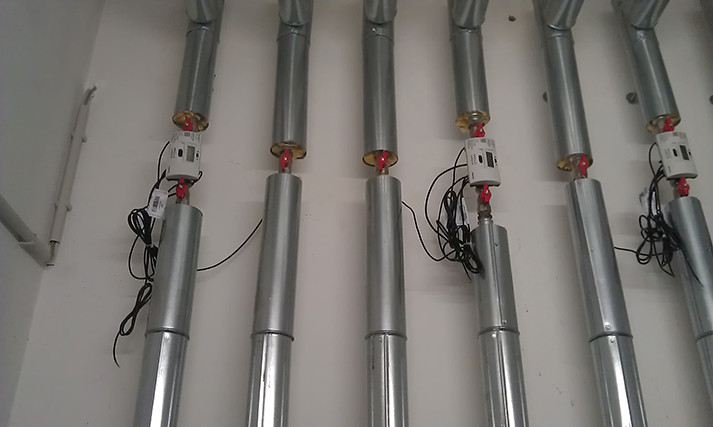

In der folgenden Abbildung sind zwei Etagenheizkreise mit eingebauten Wärmemengenzählern zu sehen. Die Wärmemengenzähler verfügen über eine M-Bus Schnittstelle. Die Daten werden jede Minute an das GLT System gesendet.

Bei den Heizkreisen die nur wenige Räume mit Heizwasser versorgen, kann der Wärmeenergieverbrauch jedes einzelnen Raumes ziemlich genau ermittelt werden. Die Wärmemengenzähler dienen in erster Linie dazu, den tatsächlichen Wärmeenergieverbrauch zu erfassen, um dadurch die Energieverschwendung oder Energiegewinne in Folge eines Vergleichs mit der wirklich erforderlichen Heizleistung ermitteln zu können.
